如何判断电缆绝缘电阻是否合格？

如何判断电缆绝缘电阻是否合格？

测量电缆绝缘电阻是评估其绝缘性能、保障电气系统安全运行的关键步骤。判断其是否合格需结合电缆类型、电压等级、测试条件及国家标准综合分析。以下是具体的判断依据和标准：

一、按电压等级划分的合格标准

不同电压等级的电缆，其绝缘电阻合格值有明确要求：

‌1kV及以下低压电缆‌

使用1000V兆欧表测量，绝缘电阻值不应低于 ‌10MΩ‌。

根据国家标准，新投运的低压电缆在20℃时，每千米绝缘电阻应≥100MΩ·km。实际测量中若整体电阻值≥10MΩ，通常视为合格。

‌1kV以上中高压电缆‌

3kV及以下：绝缘电阻不小于 ‌200MΩ‌

6~10kV：不小于 ‌400MΩ‌

20~35kV：不小于 ‌600MΩ‌

500kV：不小于 ‌800MΩ‌

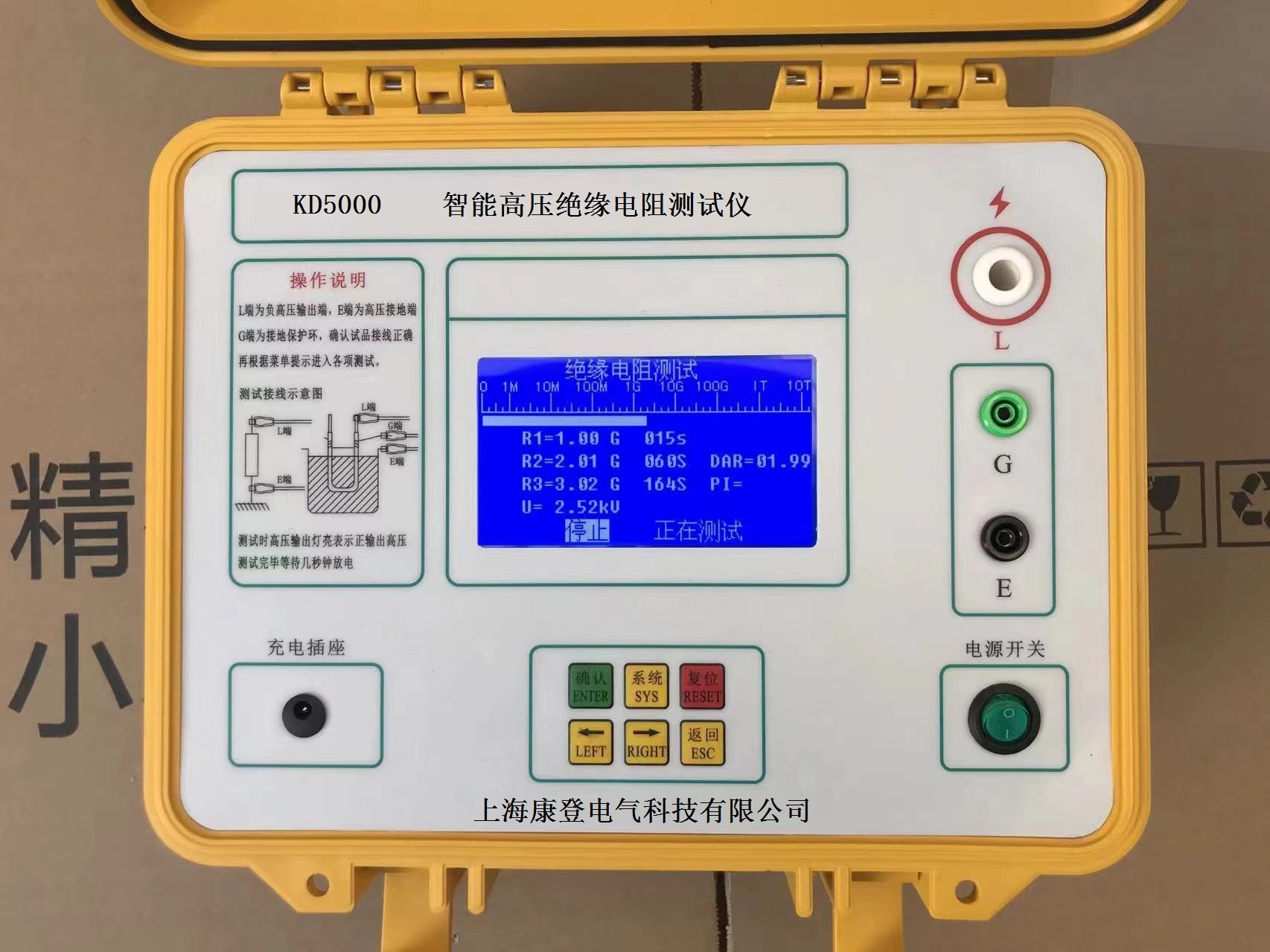

测量时应使用2500V或更高电压的绝缘电阻表。

‌10kV电力电缆（长度≤500m）‌

在20℃时，绝缘电阻值不应低于 ‌400MΩ‌。

‌35kV电缆‌

绝缘电阻值建议不低于 ‌200MΩ‌，新敷设电缆要求更高，可达 ‌500MΩ以上‌。

二、影响判断的关键因素

1. ‌温度与湿度校正‌
   绝缘电阻受环境温湿度影响显著。测量值需换算至20℃标准温度下的单位长度电阻值（MΩ·km），公式为：
   ${�}_{20}={�}_{�}\times {�}_{�}\times �$
   其中 ${�}_{�}$ 为温度系数，20℃时为1.0，其他温度下需查表修正。

2. ‌吸收比与极化指数‌
   仅看电阻值不够全面，还需分析绝缘状态：

• ‌吸收比（R60/R15）‌：应≥1.3，反映绝缘是否受潮；

• ‌极化指数（R10min/R1min）‌：应≥2.0，用于判断绝缘老化程度。

3. ‌电缆长度的影响‌
   绝缘电阻与长度不成简单反比关系。国家标准不直接规定具体数值，而是采用“每千米绝缘电阻换算值"进行比较，避免误判。

4. ‌屏蔽与接线规范‌
   潮湿环境下应使用“G"端（屏蔽端）消除表面泄漏电流影响，确保测量准确。

三、综合判断原则

• ‌新电缆投运前‌：必须满足制造厂规定或国家标准，如额定电压1~3kV电缆，每千米绝缘电阻≥50MΩ；6kV及以上≥10MΩ。

• ‌运行中电缆‌：定期测试并对比历史数据，若电阻值明显下降或吸收比异常，即使仍高于低限值，也应引起重视。

• ‌多相电缆‌：需测量相间绝缘电阻，确保各相之间无短路或漏电隐患。
